一、產品概述
電力系統為了減小無功損耗，通常采用并聯電容器組的方法來提高功率因數。在實際應用中，電容器補償裝置事故率比較高，這是由電容器裝置工作狀態的特點決定的。所以定期對電容器裝置檢測，早期發現電容器缺陷，避免故障擴大，是十分重要的。

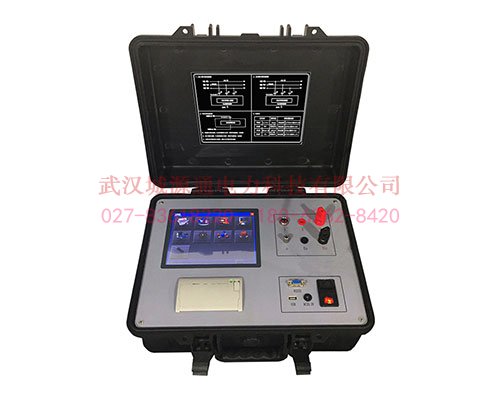

而在現場電容器都是成組并聯的，所以用一般電容表需將引線拆除后才能測量，工作量大，而且容易造成接線錯誤。為此我公司最新研制的電容電感測試儀在不拆線的狀態下，測量成組并聯電容器的單個電容器，同時也能夠測量電感和電流；接線方便，操作簡單，減輕了檢修人員的工作負擔，大大提高了現場的測試效率，為電網的正常運行提供了安全保障。

二、功能特點
l 儀器可不拆線測量成組并聯電容器的單個電容，測試方便，顯示測量電容值的同時還可以顯示測量的電壓、電流、功率、頻率、阻抗等數據；
l 儀器顯示測量電感值的同時還可以顯示測量的電壓、電流、功率、頻率、阻抗等數據；
l 儀器顯示測量電流值的同時還可以顯示電流的頻率等數據；
l 儀器采用320×240大屏幕液晶顯示，中文菜單提示，操作簡便；
l 儀器內置大容量非易失性存儲器：可存儲1000組測量數據；
l 儀器內置優盤控制器接口：可導出儀器內存數據，方便生成報告；
l 儀器內置高精度實時時鐘功能：可進行日期及時間校準；
l 儀器自帶高速微型熱敏打印機：可打印測量及歷史數據；
l 儀器試驗電源過流保護功能：試驗電源輸出短路不會損壞儀器。

三、技術參數
測量范圍   電容：2uF～2000uF
           電感：5mH～5000mH
           電流：20mA～2000mA
測量精度   電容：±(1%讀數+2字)
           電感：±(1%讀數+5字)
           電流：±(1%讀數+2字)
外形尺寸   345mm×295mm×175mm
儀器重量   7kg

四、使用條件
環境溫度   -10℃～50℃
環境濕度   ≤85%RH
工作電源   AC220V±10%
電源頻率   50±1Hz
