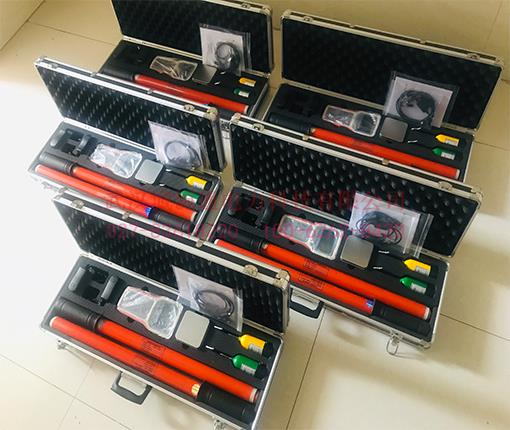

一、產品簡介

TAG-8600 無線高壓核相儀（以下簡稱“儀器”）用于兩條高壓線路并網或環網核相。儀器適合220V～220kV交流輸電線路帶電作業和二次側帶電作業，具有高壓驗電功能。
儀器采用無線傳輸技術，操作安全可靠，使用方便，克服了有線核相儀的諸多缺點。

二、工作原理

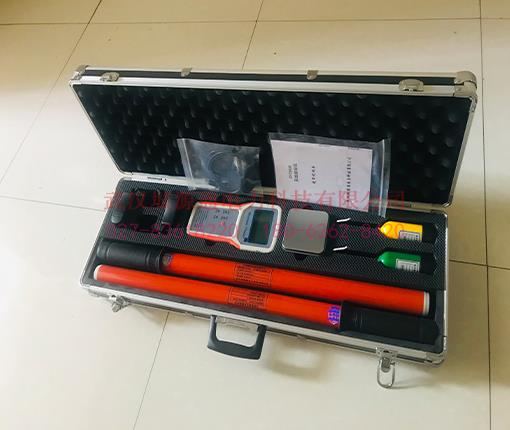

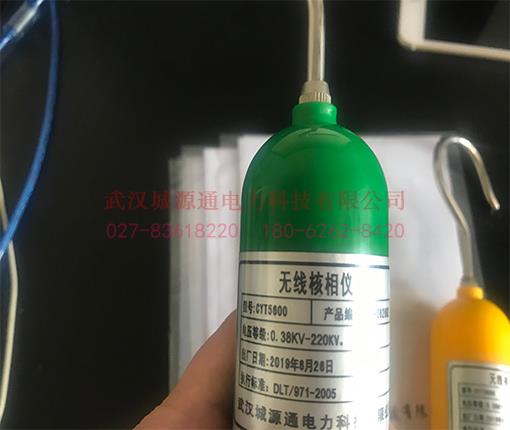

儀器由2個發射器和1個接收主機組成。發射器可以判斷線路是否帶電，測量線路相位和頻率。核相時，X和Y發射器將測量的數據通過無線電發送給接收主機，接收主機依據發射器測量的數據計算兩線路相位差值，判斷同異相。

三、安全事項

1、現場測試時，應按電力部門高壓測試安全距離標準進行操作。
2、標準配置絕緣桿3米，對應電壓等級為 ≤ 220kV。如測量線路電壓高于220kV時，請使用長度大于3米的絕緣桿。
注意：發射器使用3.7V可充電鋰電池，請不要更換其他電池。

四、技術參數

1、相位差準確度：誤差≤5°。
2、頻率準確度：±0.1HZ。
3、可跨電壓測量范圍為220V～220kV。
4、發射器和接收主機的最大傳輸視距約100米。
5、真人語音提示測量結果和操作步驟。
6、3.2英寸彩屏同時顯示2條線路相位差、頻率、矢量圖和同異相結果。
7、連續1小時無操作自動關機。
8、發射器和接收主機均內置可充電鋰電池，配置5V充電器。
9、主機內置18650鋰電池，電池容量為2500mAH。發射器內置14430鋰電池，電池容量為450mAH。
10、高壓測量時泄漏電流<10uA。
11、發射器電量不足提示：啟動時蜂鳴3聲表示電量充足，蜂鳴2聲表示電量可用，一直蜂鳴表示電量不足，請及時充電。
12、發射器工作功耗<0.1W，接收主機工作功耗<0.3W。
13、工作環境：-35℃--- +45℃ 濕度≤95%RH。
14、整機重量：約3.6KG。
15、儀器包裝尺寸：長56cm*寬26cm*高13cm。


絕緣桿參數補充說明

絕緣伸縮桿(材料)選用兵工企業生產的防潮絕緣管, 符合IEC/1C78標準具有防潮、耐高壓、抗沖擊、抗彎等特點, 該材質特性見下表。
  表一  絕緣桿機械、電氣特性

項   目	單 位	指 標
馬丁式耐熱性(縱向)	℃	>200
抗沖擊(縱向)	MPa/cm	>147
抗彎度(縱向)	MPa	>343
表面電阻系數(水浸后)	Ω	>10x1011
體積電阻系數(常態)	Ω/cm	>10x1031


表二 絕緣桿耐壓試驗參數

電壓 (kV)	長度	工頻耐壓 (kV)		時間 (min)	結果
		標準值	試驗值
6-10	1.5	44	44	1～5	合格
35	2.4	80	80	1～5	合格
66~110	2.8	254	254	1～5	合格
220	3.0	440	440	1～5	合格

產品符合國家GB13398-92、GB311.1-311.6-8、3DL408-91標準和國家新頒布電力行業標準《帶電作業用1kV~110kV便攜式核相儀通用技術條件 DL/T971-2005》要求。
