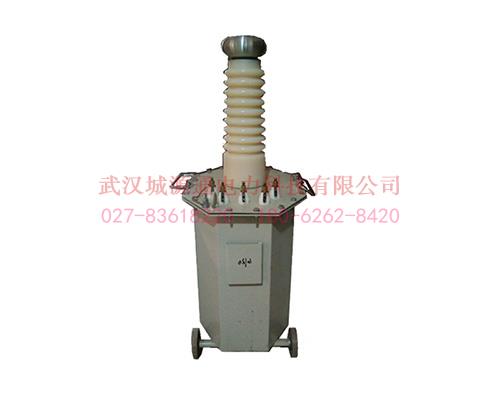

一、概述
試驗變壓器（下稱試變）又稱升壓器，它是發電站、供配電系統及科研單位等廣大用戶的基本試驗設備。用于對各種電器產品、電氣設備、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量承受過電壓的能力。

二、工作原理
用工頻AC220V（10KVA以上用380V）電源接入控制箱（臺）（為試驗變壓器配套設備，詳細資料請見控制箱（臺）使用說明書），經自耦調壓器調節0～220V/380V電壓輸入到Y(jié)DJ（TDM）試驗變壓器初級繞組。根據電磁感應原理，在次級（高壓）繞組按其與初級繞組匝數之比獲得同等倍數的電壓幅值――工頻高壓。此工頻高壓經高壓硅堆整流及電容器濾波可獲得直流高壓，其中幅值是工頻高壓有效值的倍。
本系列產品分為三大類：交流型命名為YDJ、交直流兩用型命名為TDM，同時可將帶有200V抽頭的試驗變壓器連接成串激式試驗變壓器YDJ（C）。

三、技術參數
1.YDJ系列交流試變技術參數

型號	容量 （KVA）	高壓輸出 電壓（KV）	高壓輸出 電流（mA)	低壓輸入		變比	溫升℃ 30分鐘
				V	A
YDJ-1.5	1.5	50	30	200	7.5	500	10
YDJ-3	3	50	60	200	15	500	10
YDJ-5	5	50	100	200	25	500	10
YDJ-10	10	50	200	200	50	500	10
YDJ-20	20	50	400	400	50	500	10
YDJ-30	30	50	600	400	75	500	10
YDJ-40	40	50	800	400	100	500	10
YDJ-50	50	50	1000	400	125	500	10
YDJ-5	5	100	50	200	25	1000	10
YDJ-10	10	100	100	200	50	1000	10
YDJ-20	20	100	200	400	50	1000	10
YDJ-30	30	100	300	400	75	1000	10
YDJ-40	40	100	400	400	100	1000	10
YDJ-50	50	100	500	400	125	1000	10
YDJ-100	100	100	100	400	250	1000	10
YDJ-150	150	100	1500	400	375	1000	10
YDJ-200	200	100	2000	400	500	1000	10
YDJ-250	250	100	2500	400	625	1000	10
YDJ-20	20	150	133	400	50	1500	10
YDJ-30	30	150	200	400	75	1500	10
YDJ-50	50	150	333	400	125	1500	10
YDJ-100	100	150	666	400	250	1500	10
YDJ-150	150	150	1000	400	375	1500	10
YDJ-200	200	150	1333	400	500	1500	10
YDJ-250	250	150	1666	400	625	1500	10
YDJ-30	30	200	150	400	75	2000	10
YDJ-50	50	200	250	400	125	2000	10
YDJ-100	100	200	500	400	250	2000	10
YDJ-150	150	200	750	400	375	2000	10
YDJ-200	200	200	1000	400	500	2000	10
YDJ-250	250	200	1250	400	625	2000	10
YDJ-30	30	250	120	400	75	2500	10
YDJ-50	50	250	200	400	125	2500	10
YDJ-100	100	250	400	400	250	2500	10
YDJ-150	150	250	600	400	375	2500	10
YDJ-200	200	250	800	400	500	2500	10
YDJ-250	250	250	1000	400	625	2500	10

注：100KVA及以上的輸入電壓可提高到3000V或者由用戶提出。

2.TDM交直流試變技術參數：

型號	容量 （KVA）	高壓輸出KV（KV）		高壓電流mA （mA）		低壓輸入		變比	溫升℃ 30分鐘
		AC	DC	AC	DC	電壓V	電流A
TDM-1.5	1.5	50	70	30	30	200	7.5	500	10
TDM-3	3	50	70	60	60	200	15	500	10
TDM-5	5	50	70	100	100	200	25	500	10
TDM-10	10	50	70	200	200	200	50	500	10
TDM-20	20	50	70	400	200	400	50	500	10
TDM-30	30	50	70	600	200	400	75	500	10
TDM-40	40	50	70	800	200	400	100	500	10
TDM-50	50	50	70	1000	200	400	125	500	10
TDM-5	5	100	140	50	50	200	25	1000	10
TDM-10	10	100	140	100	100	200	50	1000	10
TDM-20	20	100	140	200	200	400	50	1000	10
TDM-30	30	100	140	300	200	400	75	1000	10
TDM-40	40	100	140	400	200	400	100	1000	10
TDM-50	50	100	140	500	200	400	125	1000	10
TDM-30	30	150	210	200	200	400	75	1500	10
TDM-50	50	150	210	333	200	400	125	1500	10
TDM-100	100	150	210	667	200	400	250	1500	10


四、使用條件
1. 溫    度：0℃～40℃
2. 海拔高度：<1000m
3. 相對溫度：<85%
4. 工作場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和浸蝕性介質。
