一、概述
試驗變壓器是電力設備檢測及預防性試驗所必備的試驗設備。隨著我國電力工業的發展，對試驗變壓器的電壓等級要求也越來越高，而傳統的油浸式試驗變壓器，無論在體積上和重量上還是在性能上都越來越不能滿足現場工作的要求。
隨著我國基礎科學研究的進步，新材料、新工藝的應用，把新的介質六氟化硫氣體推向了電力設備的應用領域。由于六氟化硫氣體優良的絕緣性能和滅弧性能及不燃性，使得它作為新的絕緣介質得到廣泛的應用。
我公司經過多年的努力，研究成功了充氣式輕型試驗變壓器，本系列產品與傳統的油浸式輕型試驗變壓器相比，重量上減輕了20％－60％（視電壓及容量等級而定），而且無油污染，單臺試驗變壓器的電壓等級可達300KV。由于采用了新的生產工藝，產品的技術性能有較大的提高，特別適用于現場工作及頻繁移動的工作條件下使用。

二、結構
1、YDQ系列產品其設計構思、材質選擇及工藝流程都是全新的，因此不僅體積小、重量輕、外形美，而且各項技術指標都達到了<<JB3570－９８>>標準要求。

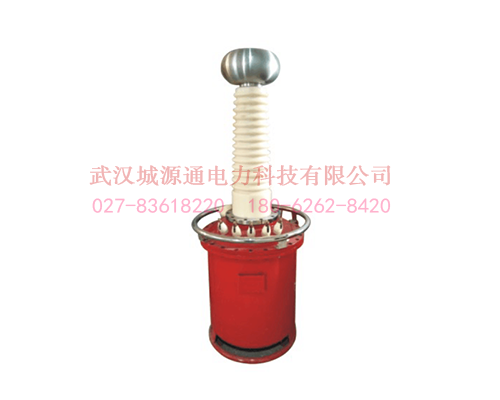

YDQ系列產品采用優質冷軋DQ－151取向硅鋼片疊成多級圓柱框形鐵芯，在特制的高強度絕緣筒上用QZ型導線直接連續繞制高壓塔式線圈。外殼是圓柱形，內充入SF６氣體。
2、YDQ（JZ）屬交直流兩用，產品與YDQ產品的不同在于巧妙地將高壓整流硅堆裝在高壓套之內通過短路桿的插入和抽出可變換YDQ是工頻高壓交流輸出還是高壓直流輸出。

三、技術指標及參數

規格	容量 KVA	低壓側		高壓側		測量 變化	6分鐘 溫升℃	阻抗電壓	空載電流	質量Kg
		電壓V	電流A	電壓KV	電流mA
5/50	5	200	25	50	100	500	50	10％	<4％	40
10/50	10	200	50	50	200	500	50	10％	<4％	60
15/50	15	400	37.5	50	300	500	50	8％	<4％	70
20/50	20	400	50	50	400	500	50	8％	<4％	85
30/50	30	400	75	50	600	500	50	8％	<4％	100
50/50	50	400	125	50	1000	500	50	8％	<4％	120
5/100	5	200	25	100	50	1000	50	10％	<4％	50
10/100	10	200	50	100	100	1000	50	10％	<4％	65
15/100	15	400	37.5	100	150	1000	50	8％	<4％	85
20/100	20	400	50	100	200	1000	50	8％	<4％	100
30/100	30	400	75	100	300	1000	50	8％	<4％	110
50/100	50	400	125	100	500	1000	50	8％	<4％	125
10/150	10	200	50	100	66.7	1500	50	10％	<4％	90
15/150	15	400	37.5	150	100	1500	50	8％	<4％	100
20/150	30	400	50	150	133.3	1500	50	8％	<4％	110
30/150	30	400	75	150	200	1500	50	8％	<4％	125
50/150	50	400	125	150	333.3	1500	50	8％	<4％	140

1. 對各電壓等級變壓器的空載電流4～9% ，阻抗電壓4～10%
2. 控制部分現有規格及運行時間

型   號	與YDQ配套（KVA）	調壓器容量（KVA）	配套運行時間
XCJH -3	3	2	≤30
XCJH -5	5	3	≤30
TCWJH-10	10	7	≤30
TCWJH-20	20	14	≤30
TCWJH-30	30	20	≤30
TCWJH-50	50	30	≤30

注：如有特殊可按用戶要求配套。
四、工作原理
把電源輸入有過流自動脫扣及防止突發加壓的零位連鎖裝置的操作臺（箱），經自耦調壓器調節電壓輸入YDQ試驗變壓器初級繞組，根據電磁感應原理，在次級(高壓)繞組按其與初級繞組匝數之比可獲得同等倍數的電壓幅值----工頻高壓。此工頻高壓經高壓硅堆整流及穩壓電容器濾波可取得直流高壓，其幅值是工頻高壓有效值的倍。
