一、產品概述

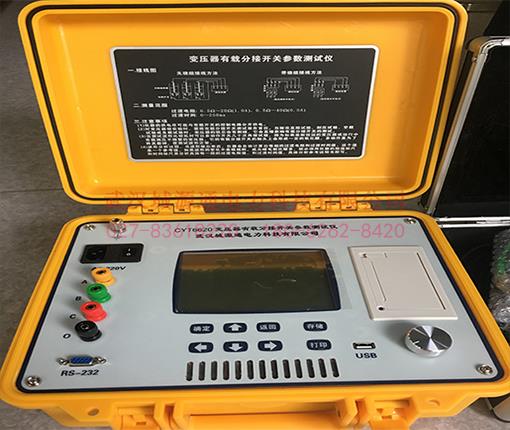

有載分接開關是與變壓器回路連接的唯一運動部件，因此有載分接開關的檢測，越來越引起重視。在《電力設備交接和預防性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等。該儀器主要用于測量變壓器有載分接開關的過渡波形、過渡時間、各瞬間過渡電阻值、三相同期性等。

二、功能特點
l 儀器輸出電流大，重量輕；
l 兩檔電流輸出，測試范圍更寬，穩定度更高；
l 能自動計算出過渡電阻值及過渡時間值；
l 具有完善的保護電路，可靠性強；
l 5.7寸的大液晶顯示，便于現場操作；
l 具有U盤存儲功能，可以存儲更多數據波形。
l 鍵盤、一鍵飛梭各自獨立操作，使儀器可操作性更快捷、方便。

三、技術參數
輸出電流   1.0A、0.5A
測量范圍   過渡電阻：0.5Ω～20Ω(1.0A)、0.5Ω～40Ω(0.5A)
   過渡時間：0～250ms
測量精度   過渡電阻：±(5%讀數+3字)
   過渡時間：±(0.1%讀數+3字)
存儲方式   U盤存儲、本機存儲
外形尺寸   345mm×295mm×175mm
儀器重量   5kg

四、使用條件
環境溫度   -10℃～50℃
環境濕度   ≤85%RH
工作電源   AC220V±10%
電源頻率   50±1Hz
