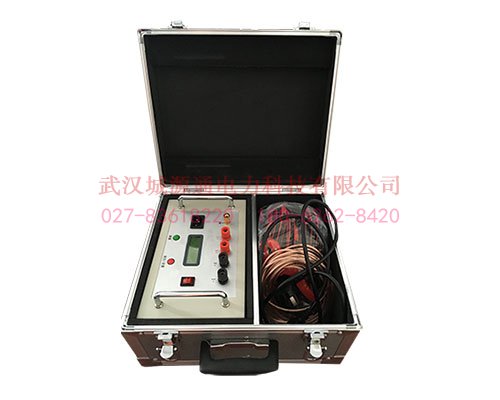

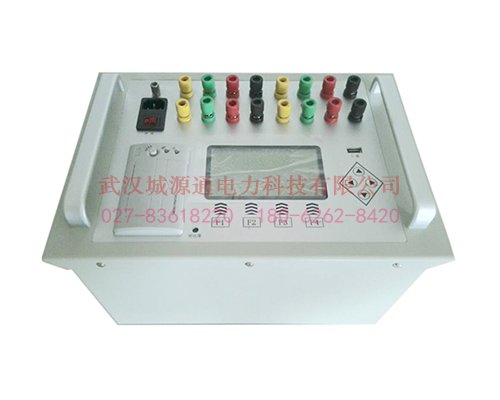

一、產品概述
變壓器直流電阻測試儀是測量變壓器、互感器、發電機、電動機和線路等直流電阻的快速測試設備，是單、雙臂電橋的換代產品。

二、功能特點
l 儀器采用兩種供電模式：市電AC220V電源供電；儀器內部鋰電池供電。鋰電池供電測試可達8小時，解決了現場因無電源而無法測試的難題；
l 測試過程由微機控制，自動完成自校、穩流判斷、數據處理、阻值顯示；
l 具有完善的反電勢保護功能；
l 具有充電和電量顯示等功能，采用大容量鋰電池,滿足現場試驗需求；
l 對于有載調壓變壓器直流電阻的縱向測試可一次供電完成；
l 測量速度快、測量數據準確穩定；
l 具有操作簡便、精度高、抗干擾、防震、攜帶方便等特點；
l 適用于110kV及以下電壓等級變壓器的直流電阻快速測量。

三、技術參數
輸出電流   10A、2A、500mA、100mA、10mA、1mA
測量范圍   10A：  200μΩ～2mΩ
2A：   2mΩ～2Ω
500mA：100mΩ～20Ω
100mA：500mΩ～100Ω
10mA： 2Ω～1kΩ
1mA：  100Ω～20kΩ
分 辨 率   0.1μΩ
測量精度   ±(0.2%讀數+2字)
外形尺寸   345mm×295mm×175mm
儀器重量   5kg

四、使用條件
環境溫度   -10℃～50℃
環境濕度   ≤85%RH
工作電源   AC220V±10%
電源頻率   50±1Hz
